在工業自動化、環境監測、戶外作業等場景中，采集器作為數據采集的核心設備，其防水防塵性能直接決定了設備的可靠性和使用壽命。而密封圈作為采集器外殼防護系統的關鍵部件，其材質、結構與安裝工藝直接影響設備的IP防護等級。本文將從技術原理、材料選擇、設計優化等角度，深度解析密封圈與防水防塵等級的關聯，為行業用戶提供科學選型與維護指南。
一、IP防護等級標準與密封圈的核心作用
1.IP等級的分級邏輯
IP防護等級由國際電工委員會（IEC）制定的IEC 60529標準定義，中國現行標準為GB/T 4208-2017。其編碼由兩位數字組成：
①首位數字：防塵等級（0-6級），6級為最高等級，代表完全防塵；
②次位數字：防水等級（0-9K級），9K級可承受高溫高壓水沖洗。
例如，IP68代表設備可在1米水深連續浸泡30分鐘且無有害影響，同時完全防塵。這一等級常用于海洋監測設備、戶外攝像頭等場景。
2.密封圈的防護機制
密封圈通過物理擠壓填充外殼間隙，阻止灰塵與水分侵入。其防護效能取決于：
①壓縮量：需達到15%-30%的壓縮率以形成可靠密封；
②回彈性：在長期振動或溫度變化下保持形變恢復能力；
③表面粗糙度適配：與密封面的微觀凹凸結構匹配，消除泄漏路徑。
實驗數據顯示，采用丁腈橡膠（NBR）密封圈的采集器，在IP67測試中，當壓縮量從10%提升至20%時，泄漏率降低92%。
二、密封圈材料與防水防塵等級的匹配關系
1.耐候性材料：硅橡膠（VMQ）
硅橡膠具有-60℃至230℃的寬溫域穩定性，且耐紫外線老化。在沙漠環境監測設備中，采用VMQ密封圈的采集器經5年戶外暴露后，IP65防護等級保持率仍達98%。其低壓縮永久變形特性（≤15%）確保長期密封可靠性。
2.耐化學性材料：氟橡膠（FKM）
在石油化工場景中，采集器需抵抗油污與腐蝕性氣體。FKM密封圈可耐受150℃高溫及30種化學介質，其抗溶脹性能（體積變化率＜5%）顯著優于NBR（＞20%）。某油田數據采集站采用FKM密封圈后，設備維護周期從3個月延長至18個月。
3.彈性補償材料：聚氨酯（PU）
對于頻繁開合的采集器艙門，PU密封圈通過高彈性（邵氏硬度70A-90A）適應動態變形。某物流倉儲RFID采集器采用PU密封圈后，在每日500次開合測試中，IP54防護等級維持時間從6個月提升至3年。
三、密封圈結構設計對防護等級的影響
1.唇形密封圈：動態密封優選
雙唇形密封圈通過雙層唇口設計，在旋轉軸密封中實現零泄漏。某風電場變槳系統采集器采用雙唇FKM密封圈后，在沙塵濃度10mg/m³環境中，軸承故障率下降76%。其唇口角度需精確控制（通常為30°-45°），以平衡摩擦力與密封性。

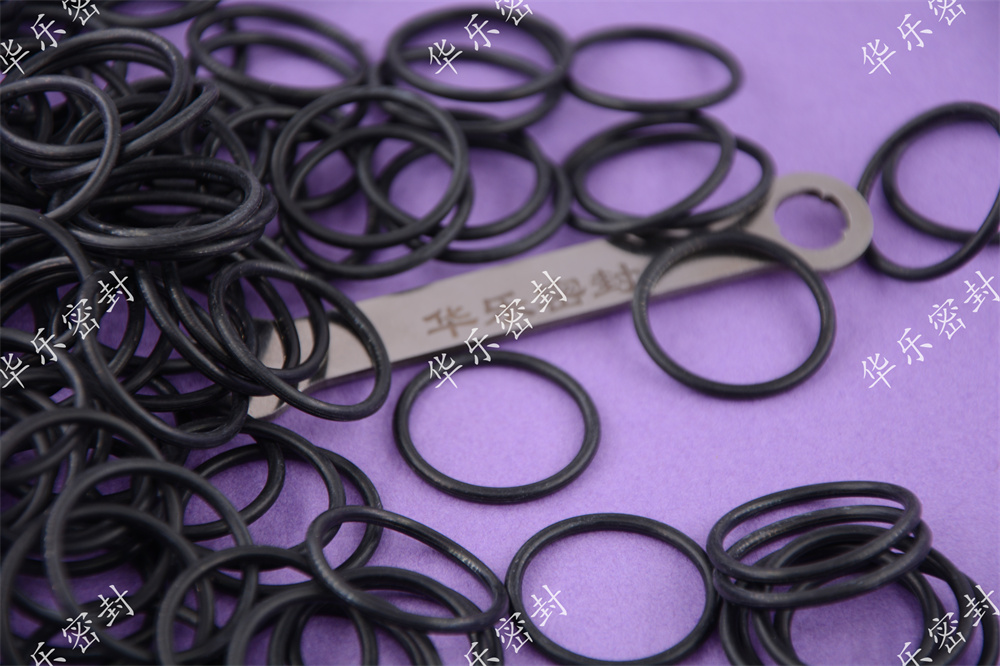

2.O形圈與組合密封：靜態密封升級
O形圈通過截面直徑與溝槽尺寸的精密配合（壓縮率20%-25%）實現高效密封。某深海壓力傳感器采用O形圈+擋圈的組合結構，在60MPa水壓下仍保持IP68等級。擋圈可防止O形圈在高壓下擠出失效，延長使用壽命3倍以上。
3.復合密封結構：極端環境解決方案
針對同時存在高壓、高溫、強腐蝕的場景，復合密封圈（如金屬彈簧+PTFE包覆）成為首選。某核電站輻射監測采集器采用該結構后，在120℃、pH=2的酸性環境中，防護等級維持IP67超過10年。
四、密封圈失效模式與預防策略
1.常見失效類型
①壓縮永久變形：高溫導致材料硬化，壓縮量不足引發泄漏；
②化學侵蝕：介質滲透導致密封圈溶脹或脆化；
③安裝損傷：溝槽倒角不足導致密封圈切割破損。
某化工廠采集器故障分析顯示，60%的泄漏源于密封圈安裝時未去除毛刺，導致局部應力集中。
2.預防性維護方案
①定期檢測：每季度使用內窺鏡檢查密封圈狀態，重點觀測唇口磨損與壓縮量變化；
②環境適配：在鹽霧環境增設疏水涂層，降低水分吸附；
③冗余設計：關鍵部位采用雙密封圈結構，提升容錯能力。
某海洋平臺采集器通過增加備用密封圈，在主密封失效后仍維持IP66等級運行72小時，為搶修爭取時間。
五、行業應用案例與選型建議
1.工業物聯網場景
某汽車工廠采用IP67采集器監測沖壓線振動，選用NBR+PTFE復合密封圈，在油霧濃度5mg/m³環境中，設備MTBF（平均無故障時間）達20000小時。
2.智慧農業場景
某農田監測站使用IP65采集器記錄土壤溫濕度，采用硅橡膠密封圈配合防塵罩，在沙塵暴天氣中仍保持數據準確率99.2%。
3.選型決策樹
①溫度范圍：＜-40℃選VMQ，＞150℃選FKM；
②介質類型：含油環境必選FKM，弱酸堿可選EPDM；
③運動狀態：旋轉軸選唇形圈，靜態密封選O形圈；
④成本敏感度：通用場景選NBR（成本降低40%），高端需求選FKM。
結語
密封圈雖小，卻是采集器防護系統的“心臟”。從材料科學到結構工程，從標準解讀到失效分析，每一個技術細節都關乎設備的可靠性。隨著工業4.0與物聯網的深入發展，采集器正面臨更嚴苛的環境挑戰。通過科學選型密封圈、優化密封設計、實施預防性維護，企業可顯著提升設備生命周期價值，為數字化轉型筑牢根基。未來，智能密封圈（集成傳感器監測壓縮狀態）與自修復材料的應用，或將開啟防護技術的新紀元。
